Σ-V系列伺服電機SGMSV型。
額定輸出：7.0kw。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）。
設計順序：標準。

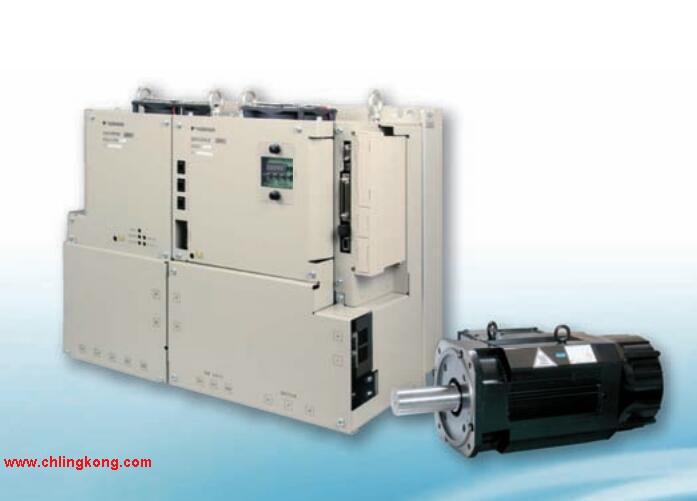

軸端：直軸、帶鍵槽、帶螺孔（選配）安川SGDV-201H21A。
選配：帶保持制動器（DC24V）。
大功率變化率。
品種齊全（1.0kW～7.0kW，帶保持制動器）SGDV-201H21A
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上安川SGDV-201H21A。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接安川SGDV-201H21A。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅伺服電機SGMCS小容量型。
額定轉矩：14N·m。
伺服電機外徑尺寸：290mm。
串行編碼器：20位對值型（1圈內的對值型）（標準）。
設計順序：服電機外徑尺寸記號為E 的機型。
法蘭規格：C face，反向負載側（導線側向引出）安川大容量伺服控制器。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備安川大容量伺服控制器。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15安川大容量伺服控制器。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。直驅伺服電機SGMCS中容量型。
額定轉矩：150N·m。
伺服電機外徑尺寸：135mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時大轉矩∶6～600N·m，高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
中容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵勵磁方式∶永磁式SGDV-201H21A。
安裝方式∶法蘭式。
耐熱等級∶A。
緣耐壓∶AC11500V 1分鐘安川SGDV-201H21A。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
