輸入點數：16點。
輸入電壓及電流：DC12/24V　3/7mA。
輸入應答時間：10ms。
16點/1個公共端。
正極共用。
輸出點數：12點。
輸出電壓：DC12V/24V。
OFF時漏電流：0.1mA。
輸出應答時間：2ms。
輸出類型：晶體管輸出。
8點/1個公共端，4點/1個公共端。

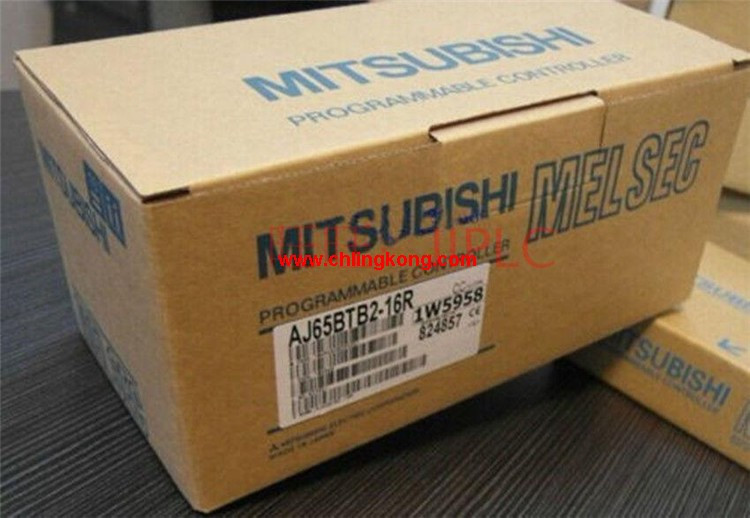

36點端子臺AJ65BTB2-16DR
帶浪涌吸收器。
控制電磁閥所需的I/O點數由電磁閥的動作原理可知，
一個單線圈電磁閥用PLC控制時需2個輸入及1個輸出，
一個雙線圈電磁閥需3個輸入及2個輸出，
一個按鈕需一個輸入;一個光敏開關需4個或2個輸入，
一個信號燈需1個輸出，波段開關，
有幾個波段就需幾個輸入，
一般情況、各種位置開關都需占用2個輸入點。
三菱PLC是三菱電機在大連生產的主力產品。
它采用一類可編程的存儲器，用于其內部存儲程序，
執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，
并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
控制直流電動機所需的I/O點數晶閘管直流電動機調速系統是直流凋速的主要形式，
它采用晶閘管整流裝置對直流電動機供電。
用PLC控制的直流傳動系統中，PLC的輸入除考慮主令信號外，
還需考慮合閘信號、傳動裝置綜合故障信號、抱閘信號和風機故障信號等。
PLC的輸出主要考慮速度指令信號正向1~3級、反向1~3級、允許合閘信號和抱閘打開信號等。
一般情況下，一個用PLC控制的可逆直流傳動系統大約需12個輸入點和8個輸出點，
一個不可逆的直流傳動系統需9個輸入點和6個輸出點。輸入形式：DC輸入，正極公共端。
輸入點數：8點。
輸入響應時間：1.5ms以下。
額定輸入電壓/電流：DC24V/5mA。
輸出形式：晶體管輸出，漏型。
輸出點數：8點。
OFF時泄漏電流：0.1mA以下。
輸出保護功能：無。
額定負載電壓/電流：DC24V/0.5A。
外部連接：4線式。
快速連接器型。
通過快速連接器簡單配線。
可沿6方向安裝。
三菱PLC程序模擬調試
程序模擬調試的基本思想是，
以方便的形式模擬產生現場實際狀態，
為程序的運行創造必要的環境條件。
根據產生現場信號的方式不同，
模擬調試有硬件模擬法和軟件模擬法兩種形式。SI/QSI/H-PCF/寬范圍H-PCF光纖電纜。
雙重環路。
遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。
三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇。
三菱plc分配I/O點并設計三菱PLC外圍圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或對應關系表，
該部分也可在第2步中進行。

設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定。
